Paksukile kütteseadmed vs. PTC-soojendid:
põhimõtted,Erinevused ja valikujuhend
Uute energiasõidukite soojusjuhtimiselpaksu kile küttekehadjaPTC küttekehadon kaks peamist elektriküttelahendust. Igal neist on oma eelised ja puudused ning need sobivad erinevate stsenaariumide jaoks. Selles artiklis analüüsitakse põhjalikult nende põhimõtteid, erinevusi ja valikusoovitusi.
1. Mis on PTC kütteseade?
PTC on positiivse temperatuurikoefitsiendi lühend. PTC-küttekehad kasutavad kütteelemendina baariumtitanaatkeraamikat. Selle põhiomadus on see, et takistus suureneb koos temperatuuriga.
Tööpõhimõte
PTC-küttekehad töötavad ise{0}}piiravate temperatuuriomaduste alusel:
Käivitamine madalal temperatuuril{0}}: madalatel temperatuuridel on PTC-keraamikal madal takistus, suur vool ja kiire kuumenemine.
Kiire kuumenemine: Tekib suur hulk soojust ja temperatuur tõuseb kiiresti.
Ise-piirav temperatuur: kui temperatuur jõuab Curie punktini (ligikaudu 80–150 kraadi), suureneb takistus järsult, vool väheneb automaatselt ja võimsus väheneb.
Püsiseisund: temperatuur stabiliseerub automaatselt Curie punkti lähedal, ilma täiendava temperatuuri reguleerimiseta.
See omadus muudab PTC-küttekehad oma olemuselt ohutuks{0}}need ei kuumene üle ega sütti isegi kuivalt{1}}põlemisel.
Kaks tüüpi PTC küttekehasid
Air{0}}tüüp PTC:soojendab otseselt õhku; kuuma õhku puhub välja ventilaator.
Lihtne struktuur, kiire reageerimine:Kasutatakse peamiselt salongi lisakütteks.

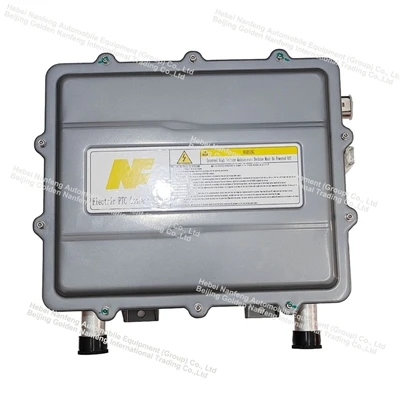

Vesi{0}}tüüp PTC:soojendab jahutusvedelikku; soojus kandub üle vedeliku tsirkulatsiooni kaudu.
Suur võimsus; võib samaaegselt soojendada akut ja salongi. Peamine soojusallikas tavapärastele uutele energiasõidukitele.
2.Mis on paksukileküttekehad?
Paksu kilesoojendi kasutab siiditrüki tehnoloogiat, et trükkida metallsubstraadi (roostevaba teras või keraamika) pinnale resistentsuspasta (nt haruldased muldmetallid nagu RuO₂). Pärast kõrgel temperatuuril-paagutamist moodustub mikroni-tasemega küttekontuur.
Lihtsamalt öeldes ei hõlma see takistusjuhtmete mähimist aluspinnale, vaid pigem küttekontuuri "trükkimist" otse küttekeha pinnale, nagu "trükkplaat".
Tööpõhimõte: paks{0}}kilekütteseade töötab Joule'i kuumutusefektil. Põhiprotsess on järgmine:
Elektrifitseerimine: vool voolab läbi prinditud paksu{0}}kile takistusliku kihi.
Kuumutamine: takistuslik kiht tekitab džauli soojust (Q=I²Rt).
Juhtivus: Soojus juhitakse kiiresti läbi substraadi kihi vedelikukanalisse.
Soojusvahetus: voolav jahutusvedelik neelab soojust ja selle temperatuur tõuseb.
Tänu äärmiselt väikesele vahemaale takistuskihi ja vedelikukanali vahel (ainult aluspinna paksus) on soojustakistus minimaalne, mille tulemuseks on ülikiire reageerimiskiirus.
Põhiomadused
Paksu{0}}kilega küttekehal ei ole sisseehitatud-temperatuuri piiravat funktsiooni. Suletud -kontuuri temperatuuri juhtimiseks (tavaliselt täpsusega ±1 kraad) on vaja temperatuuriandurit ja juhtimissüsteemi. See muudab selle temperatuuri reguleerimise täpsemaks, kuid süsteem on ka suhteliselt keeruline.
3. Soovitatavad stsenaariumid PTC-soojendite kasutamiseks
| Stsenaarium | Põhjus |
| Economy puhtad elektrisõidukid (400 V platvorm) | Madal hind, arenenud tehnoloogia, mõõdukas võimsusvajadus |
| Hübriidelektrisõidukid | Väike võimsusvajadus (2-3kW), PTC-st piisab |
| Energia salvestamise süsteemid | Kulutundlik-, mõõduka võimsusega, usaldusväärne PTC |
| Kahe-rattaga/madala kiirusega-elektrisõidukid | Madala võimsusega{0}}stsenaariumide korral on PTC-l selge kulueelis |
| Madala süsteemi keerukuse nõuetega stsenaariumid | PTC ei vaja täiendavat temperatuuri reguleerimist, lihtne ja usaldusväärne |
4. Soovitatavad stsenaariumid paksukilesoojendite kasutamiseks
| Stsenaarium | Põhjus |
| 800 V kõrge{1}}pingega platvormsõidukid | PTC-l on kõrgepinge korral rikke oht; paks kile sobib loomulikult. |
| Kvaliteetsed{0}}puhtad elektrisõidukid | Kiire kuumutamine, täpne temperatuuri reguleerimine ja pikk kasutusiga. |
| High Power Requirements (>5 kW) | Paks kile pakub märkimisväärseid kulueeliseid; mida suurem on võimsus, seda{0}}kuluefektiivsem see muutub. |
| Sõidukid külma talve piirkondades | Kiire reageerimine, kohene soe õhk sõidukisse sisenemisel, pakkudes paremat kasutuskogemust. |
| Kompaktsed sõidukid | Ligikaudu 30% väiksem, hõlbustades paigaldamist. |
| Nõuab mitme ahela samaaegset kuumutamist | Kahe-plaadi paksu kile võib samaaegselt soojendada akut ja salongi. |
| Koos soojuspumbasüsteemidega | Paks kile pakub kiiret reageerimist, sobib lisasoojuseallikaks äärmiselt külmades tingimustes. |
