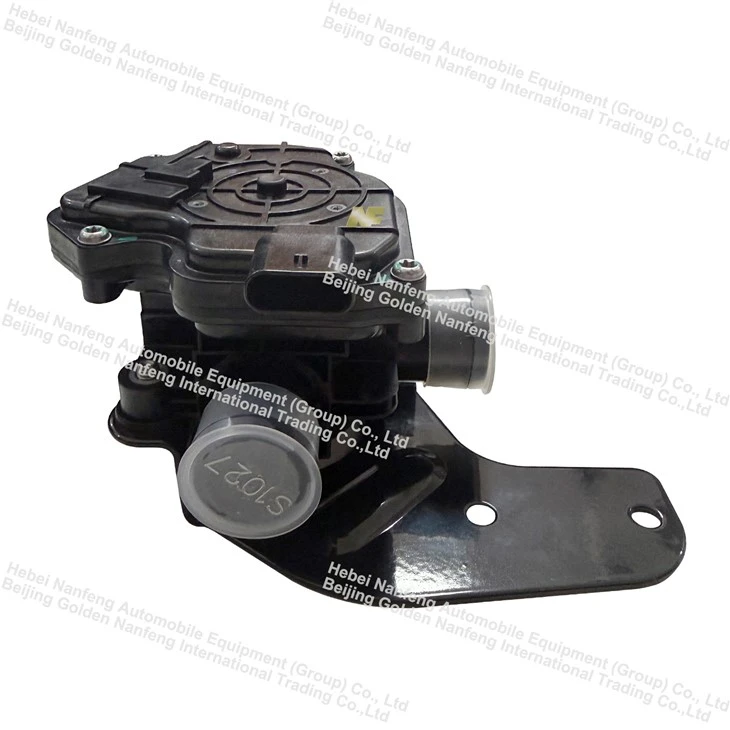

Kompaktne 3-suunaline jahutusvedeliku suunamisklapp EV vedelikjahutussüsteemile BTMS
3-jahutusvedeliku klapp on elektrisõidukite (EV-de), hübriidelektrisõidukite (HEV) ja energiasalvestusrakenduste täiustatud aku soojusjuhtimissüsteemide (BTMS) jaoks loodud kriitiline komponent. See suure jõudlusega elektriline ventiil juhib täpselt jahutusvedeliku voolu suunda ja jaotust, võimaldades sujuvat ümberlülitamist või proportsionaalset juhtimist mitme soojusahela vahel – sealhulgas aku jahutus, jahuti möödaviik, radiaatori ahel, jõuelektroonika jahutus ja salongi kütte integreerimine.
Kirjeldus
Kui otsite kompaktset 3-suunalist jahutusvedeliku jahutusventiili ev vedelikjahutussüsteemi btms jaoks, tere tulemast meie tehase toote hulgimüügile. Hiina ühe juhtiva tootjana ja tarnijana pakume teile parimat teenust ja kiiret kohaletoimetamist. Nüüd kontrollige pakkumist meie müüjaga.
Kompaktne 3-suunaline jahutusvedeliku suunamisklapp EV vedelikjahutussüsteemile BTMS
Kompaktne 3-suunaline jahutusvedeliku suunamisklappkirjeldus
Meie suure jõudlusega-3-jahutusvedeliku juhtventiil on spetsiaalselt loodud elektrisõidukite (EV-de) ja hübriidrakenduste aku soojusjuhtimissüsteemide (BTMS) jaoks. See jahutusvedeliku voolu täpseks juhtimiseks ja suunamiseks loodud ventiil võimaldab tõhusat ümberlülitamist erinevate jahutusringide - vahel, nagu aku jahutus, jahuti möödaviik, radiaatori ahel või kütterežiimid – tagades, et aku töötab alati optimaalses temperatuurivahemikus.
 |
 |
Probleem vs lahendus
| Tavapärased ventiiliprobleemid | Meie esmaklassiline lahendus |
| Ebatäpne juhtimine põhjustab temperatuurikõikumisi (±2 kraadi) | Võrdse protsendi vooluomadused tagavad stabiilse ja täpse väljundi (±0,5 kraadi) |
| Leke suletud sadamas raiskab energiat (möödaviik) | Mull-tihedalt suletud-(väiksem või võrdne 0,1% leke) hoiab ära energiakadu |
| Lühike eluiga jahutusvee rakendustes (kondensatsioon, korrosioon) | Roostevabast terasest vars + messing/pronks korpus on korrosioonikindel, 100,000+ tsüklit |
Peamised eelised hõlmavad järgmist:
Täpne voolu reguleerimine
Toetab sisse/välja lülitamist või proportsionaalset reguleerimist täpseks temperatuuri juhtimiseks ja minimaalseks rist{0}}voolulekkeks.
Tugev elektriline ajam
Saadaval 12V või 24V DC versioonina kiire reageerimisajaga ja väikese energiatarbimisega; valikuline PWM- või LIN/CAN-side nutikaks integreerimiseks.
Lai tööulatus
Kavandatud taluma ekstreemseid autokeskkondi alates -40 kraadist kuni +120 kraadini, suurepärase vastupidavusega vibratsioonile, korrosioonile ja glükoolipõhistele jahutusvedelikele.
Kompaktne ja kerge disain
Optimeeritud ruumiliste-BTMS-moodulite jaoks, lihtne paigaldada mis tahes asendis ja minimaalne mõju süsteemi kaalule.
Kõrge vastupidavus ja töökindlus
IP67-reitinguga kaitse (valikuline), madal rõhulangus, suurepärane tihendusjõudlus ja pikk kasutusiga, mis on kinnitatud raskeveokite EV rakenduste jaoks.
Mitmekülgsed konfiguratsioonid
Kolmekäigulisi jahutusvedeliku ventiile saab projekteerida läbimõõduga 16Ø kuni Ø25, mis nõuavad ainult torude mõõtmete muutmist. Ø25 veeklapp võimaldab reguleerida voolukiirust vahemikus 5 l/MIN kuni 100 l/MIN.
Kuidas see töötab: tehniline selgitus
Tööpõhimõte
Kolmekäiguline jahutatud jahutusvedeliku ventiil reguleerib jahutusvee voolu, suunates voolu, mitte peatades, -säilitades konstantse süsteemi rõhu ja samal ajal temperatuuri moduleerides.
Tehnilised andmed
| Ei | Parameetri nimi | Väärtused |
| 1 | Veeklapi sisemine leke | Väiksem või võrdne 20mL/min (veekatse), rõhuerinevus 30kPa |
| 2 | Veeklapi väline leke | Väiksem või võrdne 5 ml/min (gaasikatse), 340 kPa (manomeetriline rõhk) |
| 3 | Režiimi vahetamise reaktsiooniaeg | <10s |
| 4 | Kontrolli meetod | LIN |
| 5 | Standardne tööpinge | 24V |
| 6 | Tööpinge vahemik | 20V~30V |
| 7 | Eluiga | 300 000 lülitustsüklit |
Kolmekäigulise jahutusvedeliku ventiili teoreetiline voolutakistuse kõver (100% täielikult avatud)
| Keskmine | 50% etüleenglükooli |
| Temperatuur | 25 kraadi |
| Toru välisläbimõõt | Φ25 |
| Voolu | 5-50L/min |
3-suunaline jahutatud jahutusvedeliku klapi vitriin
Paigalduskoha diagramm on näidatud allpool (lubatud paigaldusnurgad).
Nõuded sõidukiga ühendamiseks:
Ideaalne vedelik{0}}akuga elektrisõidukitele (BEV), kaubanduslikele elektriveokitele ja bussidele, aku energiasalvestussüsteemidele (BESS) ja kütuseelementide soojusjuhtimisele. See sobib suurepäraselt stsenaariumide puhul, mis nõuavad jahutusvedeliku dünaamilist suunamist, nagu aktiivne/passiivne jahutusrežiim, jääksoojuse taaskasutamine ja mitme -ahela termiline tasakaalustamine.
Olenemata sellest, kas olete originaalseadmete tootja, 1. astme tarnija või süsteemiintegraator, pakub meie 3-suunaline jahutusvedeliku ventiil usaldusväärseid, tõhusaid ja kulutõhusaid soojusjuhtimise lahendusi, mis aitavad teie elektrisõidukite süsteemidel saavutada suuremat jõudlust ja vastavust rangetele tööstusstandarditele.
Pakume paindlikke OEM/ODM-teenuseid, sealhulgas kohandatud pordikonfiguratsioone, täiturmehhanismi spetsifikatsioone ja täielikku tehnilist tuge. Näidised ja üksikasjalikud andmelehed on saadaval nõudmisel.
tunnistused
✅ Surveseadmete direktiiv
✅ RoHS nõuetele vastav (keskkonnasõbralik)
✅ IATF 16949 sertifitseeritud tootmine
✅ Lekkestandardite järgimine
Logistika ja maksete läbipaistvus
Saame toetada erinevaid saatmis- ja makseviise.
Makse: T/T, PayPal, L/C, Western Union.
Kohaletoimetamine: DHL, FedEx, UPS, õhutransport, meretransport (FCL / LCL).
Tarne: proovid 7-10 päeva jooksul. Hulgitellimused 30-35 päevaga.
Ettevõtte profiil
Hebei Nanfeng Automobile Equipment (Group) Co., Ltdon vertikaalselt integreeritud tööstuskontsern, mis on spetsialiseerunud elektrisõidukite soojussüsteemidele. Koos1 rahvusvaheline kaubandusettevõte(Peking Golden Nanfeng) ja5 täiustatud tootmisrajatist, pakume täielikku-{-kontrolli kvaliteedi, kulude ja uuenduste üle.
📍 Peakorter:Wumayingi tööstuspiirkond, Nanpi maakond, Hebei, Hiina
🏭 Rajatise suurus: 80,000 m²
🌍 Eksporditurud:Aasias, Euroopas, Põhja- ja Lõuna-Ameerikas
Üleskutse tegevusele
- Kas olete valmis oma HVAC-projekti jaoks klappe määrama?
- Hankige üksikasjalikud spetsifikatsioonid, BIM-mudelid ja teie vajadustele kohandatud hinnad.
