3-suunaline jahutatud vee ventiil

Kui otsite kolmekäigulist jahutusveeventiili, tere tulemast meie tehase toote hulgimüüki. Hiina ühe juhtiva tootjana ja tarnijana pakume teile parimat teenust ja kiiret kohaletoimetamist. Nüüd kontrollige pakkumist meie müüjaga.

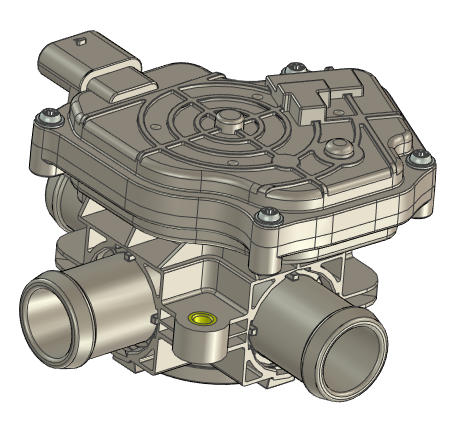

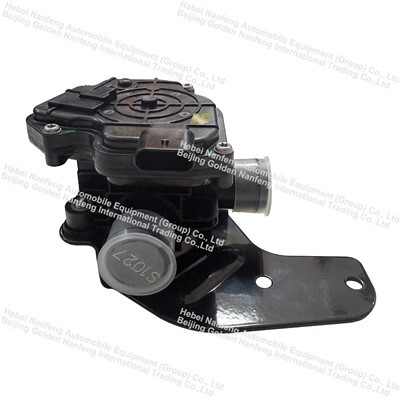

3-suunaline jahutusvee ventiil

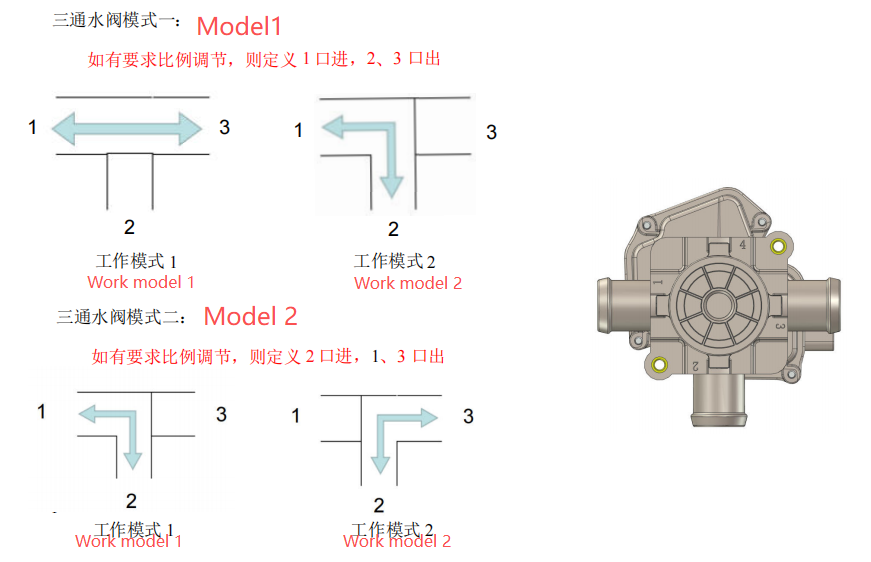

Kolmekäigulised jahutusveeventiilid kasutavad alalisvoolumootorit ja käigukasti klapi pöörlemise juhtimiseks, saavutades tagurdamise või voolu reguleerimise funktsioonid.

Klapi asendit juhivad alalisvoolumootor, käigukast ja asendiandur. Asendiandur väljastab klapi nurga põhjal vastava pinge.



Kolmekäigulisi jahutusveeventiile saab projekteerida läbimõõduga 16Ø kuni Ø25, mis nõuavad ainult torude mõõtmete muutmist.

Ø25 veeklapp võimaldab reguleerida voolukiirust vahemikus 5 L/MIN kuni 100 L/MIN.





Tavapärased ventiiliprobleemid	Meie esmaklassiline lahendus
Ebatäpne juhtimine põhjustab temperatuurikõikumisi (±2 kraadi)	Võrdse protsendi vooluomadused tagavad stabiilse ja täpse väljundi (±0,5 kraadi)
Leke suletud sadamas raiskab energiat (möödaviik)	Mull-tihedalt suletud-(väiksem või võrdne 0,1% leke) hoiab ära energiakadu
Lühike eluiga jahutusvee rakendustes (kondensatsioon, korrosioon)	Roostevabast terasest vars + messing/pronks korpus on korrosioonikindel, 100, 000+ tsüklit





Tööpõhimõte

Kolmekäiguline jahutusvee ventiil reguleerib jahutusvee voolu, suunates voolu, mitte peatades, -säilitades konstantse süsteemi rõhu ja samal ajal temperatuuri moduleerides.



Tehnilised andmed



Ei	Parameetri nimi	Väärtused
1	Veeklapi sisemine leke	Väiksem või võrdne 20mL/min (veekatse), rõhuerinevus 30kPa
2	Veeklapi väline leke	Väiksem või võrdne 5 ml/min (gaasikatse), 340 kPa (manomeetriline rõhk)
3	Režiimi vahetamise reaktsiooniaeg	<10s
4	Kontrolli meetod	LIN
5	Standardne tööpinge	24V
6	Tööpinge vahemik	20V~30V
7	Eluiga	300 000 lülitustsüklit



Veeklapi teoreetiline voolutakistuse kõver (100% täielikult avatud)



Keskmine	50% etüleenglükooli
Temperatuur	25 kraadi
Toru välisläbimõõt	Φ25
Voolu	5-50L/min





Paigalduskoha diagramm on näidatud allpool (lubatud paigaldusnurgad).

Nõuded sõidukiga ühendamiseks:



Sertifikaadid ja vastavus

✅ Surveseadmete direktiiv
✅ RoHS nõuetele vastav (keskkonnasõbralik)
✅ IATF 16949 sertifitseeritud tootmine
✅ Lekkestandardite järgimine



Globaalne kliendiviide



"Paigaldasime need 3-käigulised ventiilid kolme andmekeskuse jahutusjaama peale. Pärast 18-kuulist pidevat töötamist, null riket, null leket. Võrdse protsendi karakteristikud annavad meile täpse juhtimise isegi 10% koormuse korral."*

- Rajatise haldur, globaalse andmekeskuse operaator (India)

"Meie järgmise -põlvkonna akupatarei soojusjuhtimissüsteemis on jahutusvedeliku täpne voolu juhtimine elemendi temperatuuri ühtluse säilitamiseks ülioluline. Pärast nende 3-tee ventiilide integreerimist meie vedelikjahutusaasadesse saavutasime suure läbimurde-elemendi- kuni-elemendi temperatuuri kõikumine langes ±2,5 kraadilt kuni kõrge ±0-0 temperatuurini. koheselt BMS-i käskudele ja pärast 6-kuulist agressiivset töötsükli testimist 30% glükooli jahutusvedelikuga pole kulumise ega sisemise lekke märke. See jõudlus aitab meie elektrisõidukite klientidel pikendada aku tööiga ja kiirendada laadimisvõimet.

- Dr. XXXX, soojussüsteemide juht, akusüsteemid (Rootsi)





Kas olete valmis oma HVAC-projekti jaoks klappe määrama?

Hankige üksikasjalikud spetsifikatsioonid, BIM-mudelid ja teie vajadustele kohandatud hinnad.

Kiirpäringuvorm





Makse: T/T, PayPal, L/C, Western Union.
Kohaletoimetamine: DHL, FedEx, UPS, õhutransport, meretransport (FCL / LCL).
Tarne: proovid 7-10 päeva jooksul. Hulgitellimused 30-35 päevaga.





Hebei Nanfeng Automobile Equipment (Group) Co., Ltdon vertikaalselt integreeritud tööstuskontsern, mis on spetsialiseerunud elektrisõidukite soojussüsteemidele. Koos1 rahvusvaheline kaubandusettevõte(Peking Golden Nanfeng) ja5 täiustatud tootmisrajatist, pakume täielikku-{-kontrolli kvaliteedi, kulude ja uuenduste üle.

📍 Peakorter:Wumayingi tööstuspiirkond, Nanpi maakond, Hebei, Hiina
🏭 Rajatise suurus: 80,000 m²
🌍 Eksporditurud:Aasias, Euroopas, Põhja- ja Lõuna-Ameerikas



Meie tooteportfell

Projekteerime ja valmistame täielikku valikut elektribusside ja tarbesõidukite komponente:

Kõrgepinge jahutusvedeliku soojendid, PTC õhusoojendid, veepumbad, HVAC-kompressorid, aku soojusjuhtimissüsteemid (BTMS), parkimissoojendid (diisel / bensiin).
